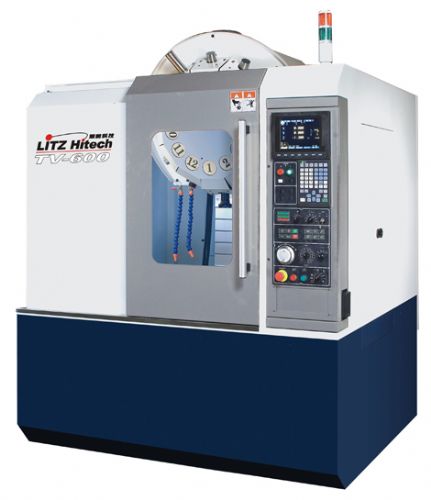

產品詳細
| 三軸行程 | ||
| X軸行程 |
mm
|
510
|
| Y軸行程 |
mm
|
300
|
| Z軸行程 |
mm
|
300
|
| 主軸鼻端至工作臺面 |
mm
|
175-475
|
| 主軸 | ||
| 主軸轉速 |
rpm
|
10000
|
| 自動刀具交換系統 | ||
| 刀具數量 |
只
|
12
|
| 可用最大刀具直徑 |
mm
|
80
|
| 最大刀具長度 |
mm
|
200
|
| 最大刀具重量 |
kg
|
3
|
| 刀具交換方式 |
圓盤式
|
|
| 刀具規格 |
BT-30
|
|
| 馬達 | ||
| 主軸馬達 (連續 / 30分鐘定格) |
kw (HP)
|
2.2/3.7
|
| X/Y/Z軸馬達 |
kw
|
1.5/1.5/3.5
|
| 工作臺 | ||
| 工作面積 |
mm
|
600X320
|
| 工作臺最大荷重 |
kg
|
200
|
| T型槽 (槽*寬*中心距) |
mm
|
3X14X100
|
| 快速位移 | ||
| X軸快速位移 |
M/min
|
48
|
| Y軸快速位移 |
M/min
|
48
|
| Z軸快速位移 |
M/min
|
60
|
| 切削進給速度 |
mm/min
|
1-10000
|
| 控制器 | ||
| 三菱 |
E68
|
|
| 其他項目 | ||
| 機器重量 |
kg
|
2600
|
| 電源需求量 |
KVA
|
15
|
| 水箱容量 |
L
|
150
|
| 空壓源 |
kg/cm2
|
6
|
| 標準配備 | ○ 選用配備 | 需要洽詢 | X 不支援 |
| 主軸 | |
| 主軸轉速 12000RPM | ● |
| 主軸轉速 24000RPM | ○ |
| 主軸油冷機 | ○ |
| 主軸中心出水系統 | ○ |
| 主軸吹氣裝置 | ● |
| 剛性攻牙 | ● |
| 控制器 | |
| 三菱M70-V | ● |
| 三菱M730 | ○ |
| FANUC 0iMD | ○ |
| 冷卻系統 | |
| 切削液冷卻系統 | ● |
| 主軸外可程式吹氣系統 | ● |
| 環狀噴水 | ○ |
| 排屑系統 | |
| 切削液系統 | ● |
| 機頂護罩 | ○ |
| 頂罩沖洗裝置 | ○ |
| 刀具清洗裝置 | ○ |
| 治具沖洗裝置 | ○ |
| 底座沖屑系統 | ○ |
| 機臺清洗水槍 | ● |
| 機臺清理風槍 | ● |
| 密閉式板金 | ● |
| 滑道護罩X/Y/Z | ● |
| 量測系統 | |
| 紅外線斷刀檢知 | ○ |
| 工件量測系統 | ○ |
| 刀長量測系統 | ○ |
| 油水分離機 | |
| 圓盤式油水分離機 | ○ |
| 潤滑系統 | |
| 中央潤滑系統 | ● |
| 手動油脂潤滑 | ● |
| 自動油脂潤滑 | ○ |
| 自動潤滑油潤滑 | ○ |
| ATC刀具交換 | |
| ATC刀庫儲刀數16T | ● |
| ATC刀庫儲刀數21T | ○ |
| 刀具規格BT-30 | ● |
| 刀具規格CAT或其他 | ○ |
| 自動換刀系統 | ● |
| 三軸傳動系統 | |
| 三軸光學尺系統 | ○ |
| 電器部分 | |
| 前門安全門裝置 | ● |
| 工作燈 | ● |
| 警示燈 | ● |
| 電氣箱熱交換器系統 | ● |
| 變壓器單元 | ○ |
| M30自動斷線系統 | ● |
| 其他 | |
| DDR內藏式第四軸 | ○ |
| 第四軸(旋轉軸) | ○ |
| 刀具組件 | ○ |
| CE規格 | ○ |
| 自動滅火器 | ○ |
| 立柱加高100mm | ○ |
| 立柱加高200mm | ○ |
| 自動門 | ○ |
| 地基螺絲墊塊 | ● |
| 工具箱 | ● |
| 油霧回收器 | ○ |
| 尾座支架 | ○ |
| 避震腳墊 |
