測量海克斯康GLOBAL三坐標測量機







GLORY橋式三坐標測量機是依托于海克斯康創新型先進技術開發的新一代通用型測量機，所有功能均基于用戶研發，柔性的設計平臺可隨用戶的多樣性需求而組合，其高性能的檢測效率及精度可靠性是企業不斷推進、完善并實現自動化和智能化的首選。

GLORY升級全新工業外觀設計：延續海克斯康經典全硬質合金鋁機械框架，關鍵零部件經過表面硬質處理，具有超 強剛性，是通用型的測量系統的最 佳材料及結構；精密三角梁橋架設計，具有較好的結構剛性比，以提供更高的精度、長期的穩定性和更高的動態性能；精密加工的整體燕尾導軌，三面閉環，避免了分體式膠結導致的結構變形，提高了機器的精度重復性和長期穩定性。增強型底座設計，系統運行更加穩固，更加美觀。

本地化與全球化技術的集大成者

GLORY融合海克斯康技術沉淀和本地化落地應用，通過獨特的設計、核心技術優勢時刻保持行業技術領 先，為用戶提供穩定、可靠的測量結果，幫助用戶縮短和優化時間周期,更好地利用檢測設備資源，獲得最 大生產力。

氣動平衡技術

柔性懸掛系統，避免軸向運動和傳動系統之間的干涉問題，定位精度高，運行平穩更節能。

領 先的多傳感器技術

支持不同特征的快速切換檢測，測量應用場景更廣泛。

新一代飛行控制技術FLY2

可優化測量路徑，大幅減少測量過程中的暫留和空閑時間，提高測量效率10% 以上，大大提升生產效率。

Scan Pilot技術

領航未知路徑掃描，在進行未知輪廓、復雜幾何形狀和突變表面的高速掃描時，具有卓越表現。

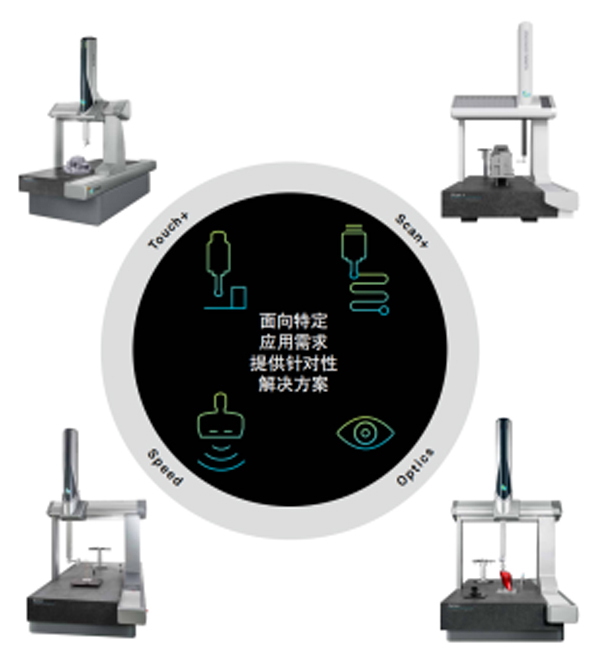

GLOBAL Touch+ 適用尺寸特征類高精度觸發測量需求

GLOBAL Touch+ 搭配 Hexagon 自動分度測座和高精度 6 方向觸發測頭，測量過程中可靈活定位，實現不同形狀工件尺寸信息的快速測量。

此外，多端口模塊更換架可實現快速、可重復地更換具有不同觸發力和測針配置的測頭模塊，而且更換后無需重新校準，進一步簡化了測量周期。



GLOBAL Scan+ 適用形狀特征的高效掃描測量需求

GLOBAL Scan+ 為潛在的應用場景增加了接觸式掃描。通過接觸式掃描，可以在短時間內捕獲大量表面點，從而對零件進行高度精確的形狀和輪廓測量。

GLOBAL Scan+ 結合了接觸式掃描能力與自動測座的靈活性。掃描測頭可以定位在不同的空間角度，輕松測量更復雜的工件。附帶的測針更換架可在保證精度可靠性的前提下實現測量程序中快速更換測針配置，從而加快檢測過程。



GLOBAL Optics適用于敏感材質工件表面輪廓高精度快速測量需求

GLOBAL Optics 標配共聚焦白光傳感器，是透明類工件、敏感材質或特殊形狀表面形狀測量的理想選擇。

2.5°分度測座提供了從幾乎任何角度和方向?qū)α慵卣鳒y量的良好可及性，實現共聚焦白光傳感器與被測表面的最 佳對齊。此外，結合海克斯康自動更換架，不同傳感器可在分度測座上輕松切換，最 大限度地提高了 CMM 的多傳感器靈活性。



GLOBAL Speed適用于零件全表面快速測量或逆向設計需求

GLOBAL Speed 標配海克斯康尖端激光掃描傳感器 HP-L，其結合了無與倫比的速度、精度和靈活性，簡化了自由曲面的完整非接觸點云捕捉。

海克斯康 HP-L 激光掃描傳感器每秒可捕捉高達 600,000 個點，可對從復雜形狀殼體到渦輪葉片進行整個零件表面點云快速高精度提取。然后，把點云數據與工件 CAD 進行偏差對比或直接對點云進行逆向設計。

分度測座可確保傳感器始終與被測工件表面保持最 佳對準，而自動傳感器更換架可在測量程序中實現激光傳感器與其他接觸式傳感器或光學傳感器的全自動交換。
